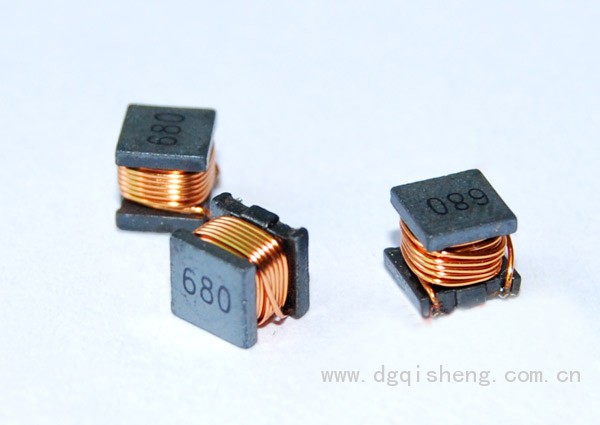

特性及應用
·使用載帶包裝運用于SMT。
·產品小型化,方形;寬度:3.2mm~5.7mm,高度:1.8mm~4.7mm.
·適用于回流焊SMT工藝。
·無鉛產品，符合ROHS指令。
·廣泛應用于升降壓轉換器，液晶顯示器,筆記本電腦,掌上記事本,網絡通信，數碼產品等.

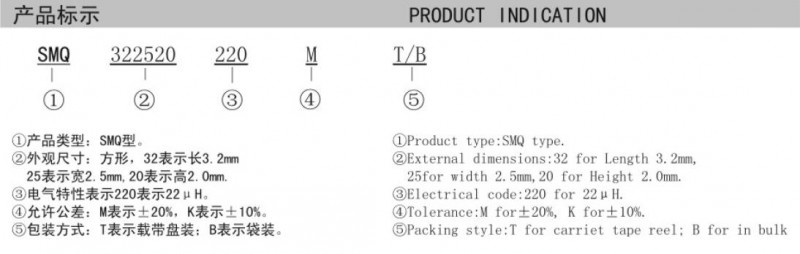

產品標示
①產品類型：SMQ型。
②外觀尺寸：方形,32表示直徑長3.2mm; 25表示高度寬2.5mm,20表示高2.0mm.
③電氣特性表示220表示22μH。
④允許公差：M表示±20%，K表示±10%。
⑤包裝方式：T表示載帶盤裝；B表示袋裝。

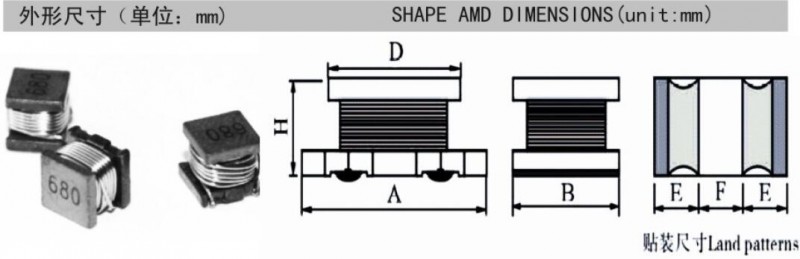

外型尺寸(單位：mm)
|
型號TYPE |
A(±0.3) |
B(±0.2) |
H(±0.2) |
D(±0.2) |
E(±0.2) |
F(±0.2) |
|
SMQ321618 |
3.2 |
1.6 |
1.8 |
2.3 |
0.7 |
0.7 |
|
SM322520 |
3.2 |
2.5 |
2.0 |
2.5 |
0.9 |
1.3 |
|
SMQ453226 |
4.5 |
3.2 |
2.6 |
3.6 |
1.2 |
1.6 |
|
SMQ575047 |
5.7 |
5.0 |
4.7 |
5.0 |
1.3 |
1.7 |
