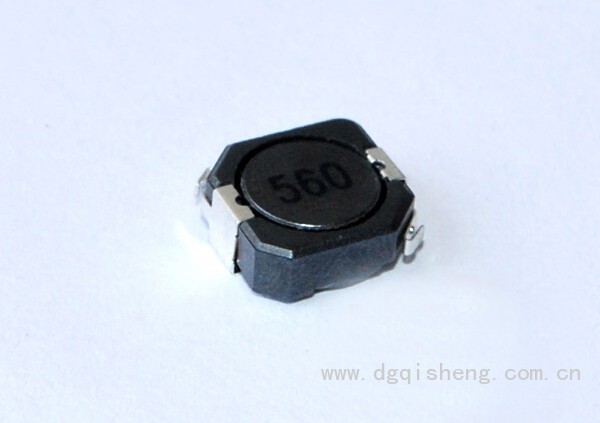

特性及應用
·使用載帶包裝運用于SMT。
·耐大電流,低直流電阻,方形;寬度:6.3mm~10.6mm,高度:3.0mm~5.0mm.
·磁性屏蔽結構.
·適用于回流焊SMT工藝。
·無鉛產品，符合ROHS指令。
·廣泛應用于數碼產品,掃描儀,升降壓轉換,磁帶錄像機電源,液晶顯示組件,便攜式終端設備,筆記本電腦,電腦及電腦周邊等.
產品標示
①產品類型：SMS型。
②外觀尺寸：方形,10表示寬度10.0mm; 3表示高度3.0mm.
③電氣特性表示220表示22μH。
④允許公差：M表示±20%，K表示±10%。
⑤包裝方式：T表示載帶盤裝；B表示袋裝。
外型尺寸(單位：mm)
|
型號TYPE |
A |
B |
H |
D |
E |
F |
N |
I |
J |
|
SMS63R |
6.2 |
6.3 |
3.0 |
4.7 |
0.62 |
2.0 |
1.0 |
3.0 |
4.2 |
|
SMS103R |
10.3 |
10.4 |
3.0 |
7.7 |
1.2 |
3.0 |
2.0 |
4.0 |
7.0 |
|
SMS104R |
10.3 |
10.4 |
4.0 |
7.7 |
1.2 |
3.0 |
2.0 |
4.0 |
7.0 |
|
SMS105R |
10.3 |
10.4 |
5.0 |
7.7 |
1.3 |
3.0 |
2.0 |
4.0 |
7.0 |
