詳細說明

〓 CD TYPE

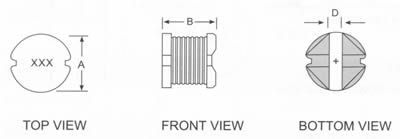

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CD54貼片電感系列

PART NO．	A	B	D(Ref)
CD54	5.6±0.3	4.5±0.3	2.0

CD54TYPE
●SPECIFICATIONTABLE
PART NUMBER 品名	INDUCTANCE (μH) 電感值	DCR(max) (Ω) 直流電阻	IDC(A)(max) △U/L=-10%；△t=40℃ 定格電流	TESTFREQ. 測試頻率
CD54-1ROM	1.0	0.015	5.90	7.96MHZ
CD54-1R2M	1.2	0.020	5.20	7.96MHZ
CD54-1R5M	1.5	0.025	4.70	7.96MHZ
CD54-1R8M	1.8	0.030	4.00	7.96MHZ
CD54-2R2M	2.2	0.035	3.80	7.96MHZ
CD54-2R7M	2.7	0.040	3.40	7.96MHZ
CD54-3R3M	3.3	0.045	3.30	7.96MHZ
CD54-3R9M	3.9	0.050	2.90	7.96MHZ
CD54-4R7M	4.7	0.060	2.80	7.96MHZ
CD54-5R6M	5.6	0.070	2.40	7.96MHZ
CD54-6R8M	6.8	0.080	2.10	7.96MHz
CD54-8R2M	8.2	0.090	2.00	7.96MHZ
CD54-100M	10	0.100	1.44	2.52MHz
CD54-120M	12	0.120	1.40	2.52MHz
CD54-150M	15	0.140	1.30	2.52MHZ
CD54-180M	18	0.150	1.23	2.52MHZ
CD54-220M	22	0.180	1.11	2.52MHZ
CD54-270M	27	0.200	0.97	2.52MHz
CD54-330L	33	0.230	1.88	2.52MHz
CD54-390L	39	0.320	0.80	2.52MHZ
CD54-470L	47	0.370	0.72	2.52MHz
CD54-560K	56	0.420	0.68	2.52MHz
CD54-680K	68	0.460	0.61	2.52MHz
CD54-820K	82	0.600	0.58	2.52MHZ
CD54-101K	100	0.700	0.52	1KHZ
CD54-121K	120	0.930	0.48	1KHZ
CD54-151K	150	1.100	0.40	1KHZ
CD54-181K	180	1.380	0.38	1KHZ
CD54-221K	220	1.570	0.35	1KHZ
CD54-271K	270	1.650	0.32	1KHZ
CD54-331K	330	1.700	0.28	1KHZ
CD54-391K	390	1.800	0.26	1KHZ
CD54-471K	470	2.300	0.23	1KHZ
CD54-561K	560	2.500	0.20	1KHZ
CD54-681K	680	3.000	0.19	1KHZ
CD54-821K	820	4.500	0.16	1KHZ
CD54-102K	1000	4.800	0.14	1KHz

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES (特性)

Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高飽和電流、低阻抗、小型化之特點

● APPLICATIONS (用途)

Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
錄影機，OA儀器，數碼相機，液晶電視，筆記型電腦，小型通信儀器，DC/DC變壓器之電源供應器等

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)
