〓 F TYPE

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

F□-1P貼片電感系列

PARTNO.	A	B	C(max)	WEIGHT GRAMS
F□-1P	8.89±0.3	11.43±0.3	4.19	1.0

F□-1P TYPE

●SPECIFICATION TABLE

PART NUMBER 品名	PARALLEL(at 100KHz 0.1 VRms)				SERIES(at 100KHz 0.1 VRms)
PART NUMBER 品名	OpenCircuit Inductance μH±20％	FullLoad Inductance μH main	FullLoad Current Adc	DC Resistance Ohms max.	OpenCircuit Inductance μH±20％	FullLoad Inductance μH main	FullLoad Current Adc	DC Resistance Ohms max.
F0.47-1P	0.42	0.31	5.50	0.006	1.67	1.25	2.75	0.022
F0.68-1P	0.60	0.43	5.10	0.007	2.40	1.74	2.55	0.025
F1-1P	1.07	0.73	4.50	0.008	4.28	2.92	2.25	0.032
F2-1P	2.02	1.36	3.40	0.014	8.08	5.44	1.70	0.054
F5-1P	4.83	3.37	2.00	0.041	19.31	13.47	1.00	0.161
F8-1P	8.08	5.31	1.80	0.052	32.33	21.23	0.90	0.208
Fl0-1P	9.62	6.23	1.70	0.057	38.48	24.94	O.85	0.227
Fl5-1P	15.03	9.62	1.40	0.087	60.12	38.47	0.70	0.348
F20-1P	20.46	14.12	1.00	0.159	81.83	56.47	0.50	0.634
F25-1P	25.40	17.07	0.96	0.177	101.60	68.29	0.48	0.708
F33-1P	32.33	22.27	0.80	0.251	129.32	89.06	0.40	1.001
F50-1P	50.52	33.57	0.70	0.316	202.07	134.27	0.35	1.263
F68-1P	68.40	43.65	0.66	0.373	273.61	174.61	0.33	1.490
Fl00-1P	99.01	63.64	0.54	0.557	396.06	254.55	0.27	2.227
Fl50-1P	150.72	96.64	0.44	0.644	602.87	386.56	0.22	3.376
F200-1P	198.41	130.79	0.36	1.208	793.65	523.16	0.18	4.831
F300-1P	299.87	190.05	0.32	1.525	1199.46	760.19	0.16	6.100

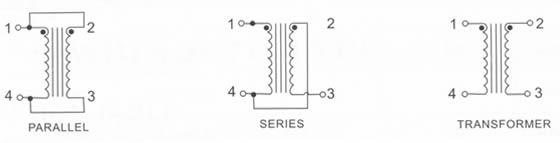

●　ConNECTION DIAGRAMS

●　PART NUMBERING SYSTEM(品名系統)

F□-1P貼片電感系列

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES(特性)
Higher frequency 、low saturation 、low EMI radiation 、Pick and place.
高頻線路設計、小型化、抗電磁干擾、表面封裝。
● APPLICATl0NS(用途)
VGA display CARD、electronic appliances、DC/DC conversion(parallel mode)、Isolation/coupling(transformers)、Input filter(serial model)
電腦顯示板卡、電子設備、直流轉換（并聯）、隔離/耦合（變壓器）、輸入濾波（串聯）。

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)
