詳細說明

〓 CNF TYPE 查看包裝說明

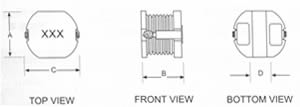

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CNF43貼片電感系列

TYPE(型式)	A	B	C	D(Ref)
CNF54	5.2±0.3	4.8±0.3	6 0±0.5	1 6

CNF54 TYPE
●SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (uH) 電感值	DCR(max) (Q) 直流電阻	IDC(mA)(max) △L/L=-10%;△t=40℃ 定格電流	TESTFREQ. 測試頻率
CNF54-1ROM	1.0	0.015	5.90	7.96MHz
CNF54-1R2M	1.2	0.020	5.20	7.96MHZ
CNF54-1R5M	1.5	0.025	4.70	7.96MHZ
CNF54-1R8M	1.8	0.030	4.00	7.96MHZ
CNF54-2R2M	2.2	0.035	3.80	7.96MHZ
CNF54-2R7M	2.7	0.040	3.40	7.96MHZ
CNF54-3R3M	3.3	0.045	3.30	7.96MHZ
CNF54-3R9M	3.9	0.050	2.90	7.96MHZ
CNF54-4R7M	4.7	0.060	2.80	7.96MHZ
CNF54-5R6M	5.6	0.070	2.40	7.96MHZ
CNF54-6R8M	6.8	0.080	2.10	7.96MHz
CNF54-8R2M	8.2	0.090	2.00	7.96MHz
CNF54-100M	10	0.100	1.44	2.52MHz
CNF54-120M	12	0.120	1.40	2.52MHz
CNF54-150M	15	0.140	1.30	2.52MHz
CNF54-180M	18	0.150	1.23	2.52MHz
CNF54-220M	22	0.180	1.11	2.52MHz
CNF54-270M	27	0.200	0.97	2.52MHz
CNF54-330L	33	0.230	0.88	2.52MHz
CNF54-390L	39	0.320	0.80	2.52MHz
CNF54-470L	47	0.370	0.72	2.52MHz
CNF54-560K	56	0.420	0.68	2.52MHz
CNF54-680K	68	0.460	0.61	2.52MHz
CNF54-820K	82	0.600	0.58	2.52MHz
CNF54-101K	100	0.700	0.52	1KHz
CNF54-121K	120	0.930	0.48	1KHz
CNF54-151K	150	1.100	0.40	1KHZ
CNF54-181K	180	1.380	0.38	1KHz
CNF54-221K	220	1.570	0.35	1KHz
CNF54-271K	270	1.650	0.32	1KHz
CNF54-331K	330	1.700	0.28	1KHz
CNF54-391K	390	1.800	0.26	1KHZ
CNF54-471K	470	2.300	0.23	1KHz
CNF54-561K	560	2.500	0.20	1KHz
CNF54-681K	680	3.000	0.19	1KHz
CNF54-821K	820	4.500	0.16	1KHz
CNF54-102K	1000	4.800	0.14	1KHz

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES (特性)

Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高飽和電流、低阻抗、小型化之特點

● APPLICATIONS (用途)

Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
錄影機，OA儀器，數碼相機，液晶電視，筆記型電腦，小型通信儀器，DC/DC變壓器之電源供應器等

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)

包裝說明:

CNF TYPE

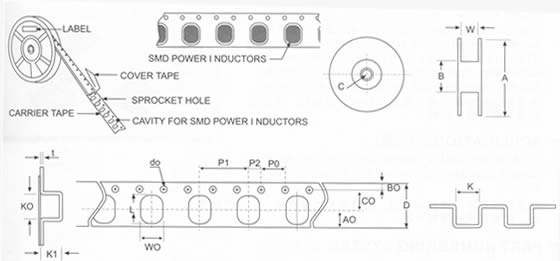

● REEL DIMENSIONS＆PACKING UNIT(卷軸尺寸及包裝數量) NUIT(mm)

PART NUMBER	DIMENSIONS OF REEL 卷軸尺寸				PACKAGING UNIT 包裝數
品名	A	B	C	W	PACKAGING UNIT 包裝數
CNF43	330	75.0±2.00	1 3.50±0.50	1 2.0±0.50	1 500pcs/r
CNF54	330	75.0±2 00	1 3.50±0.50	16 0±0.50	1 500pcs/r
CNF73	330	75.0±2.00	1 3.50±0.50	1 6.0±0.50	1 000pcs/r
CNF75	330	75.0±2.00	1 3.50±0.50	24.0±0 50	1 000pcs/r
CNFl05	330	75.0±2.00	13.50±0.50	24.0±0.50	500pcs/r

● CARRIER TAPE DIMENSIONS(載帶尺寸) NUIT(mm)

SYM	CNF43	CNF54	CNF73	CNF75	CNFl05
A0	4.75±0.10	4.75±0.10	6.75±0.10	6.75±0.10	10.75±0.10
BO	1.75±0.10	1.75±0.10	1 75±0 10	1.75±0 10	1.75±0 10
CO	5.50±0.10	5.50±0.10	7.50±0.10	7.50±0.10	11.50±0.10
D	12.00±0 30	12 00±0.30	16.00±0 30	16.00±0.30	24.00±0 30
K	4.50±0.20	5.70±0.20	7.70±0.20	7.70±0.20	9.65±0.20
KO	5.00±0 20	6.30±0.20	8.40±0.20	8.40±0.20	10.90±0.20
K1	4.00±0.10	5.50±0.10	4.55±0.10	5.60±0.10	6.10±0.10
L	5.40±0 20	6.55±0.20	8.80±0.20	8.80±0.20	11.30±0.20
WO	4.90±0.20	5.80±0.20	8.10±0.20	8.10±0.20	1 0.05±0.20
PO	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.1 0
P1	8.00±0.10	8.00±0.10	12.00±0.10	12.00±0.10	12.00±0.10
P2	2.00±0.05	2.00±0.05	2.00±0 05	2.00±0.05	2.00±0.05
dO	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±0.05	0.40±0.05	0 40±0 05	0.40±0 05	0.40±0.05
