詳細說明

〓 CDB TYPE 查看包裝說明

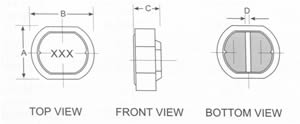

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CDB74貼片電感系列

PARTNO．	A	B	C	D(Ref)
CDB125	11．6+0．5	1 2．6±0．5	5．4±0．5	3．1

CDB125TYPE
●SPECIFICATIONTABLE
PART NUMBER 品名	INDUCTANCE (μH) 電感值	DCR(max) (Ω) 直流電阻	IDC(A)(max) △U/L=-10%；△t=40℃ 定格電流	TEST FREQ. 測試頻率
CDB125-100M	10	0.05	2.65	2.52MHz
CDB125-120M	12	0.05	2.50	2.52MHz
CDB125-150M	15	0.06	2.45	2.52MHz
CDB125-180M	18	0.06	2.40	2.52MHz
CDB125-220M	22	0.07	2.20	2.52MHz
CDB125-270M	27	0.08	2.00	2.52MHz
CDB125-330M	33	0.10	1.80	2.52MHz
CDB125-390M	39	0.11	1.65	2.52MHz
CDB125-470M	47	0.12	1.50	2.52MHz
CDB125-560M	56	0.15	1.38	2.52MHz
CDB125-680M	68	0.17	1.26	2.52MHz
CDB125-820M	82	0.20	1.14	2.52MHz
CDB125-101M	100	0.25	1.05	1KHz
CDB125-121M	120	0.28	0.95	1KHz
CDB125-151M	150	0.40	0.85	1KHz
CDB125-181M	180	0.48	0.77	1KHz
CDB125-221M	220	0.52	0.70	1KHz
CDB125-271M	270	0.70	0.63	1KHz
CDB125-331M	330	0.80	0.57	1KHz
CDB125-391M	390	1.08	0.52	1KHz
CDB125-471M	470	1.20	0.48	1KHz
CDB125-561M	560	1.34	0.44	1KHz
CDB125-681M	680	1.78	0.40	1KHz
CDB125-821M	820	2.00	0.36	1KHz

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES (特性)

Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高飽和電流、低阻抗、小型化之特點

● APPLICATIONS (用途)

Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
錄影機，OA儀器，數碼相機，液晶電視，筆記型電腦，小型通信儀器，DC/DC變壓器之電源供應器等

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)

包裝說明:

CDB TYPE

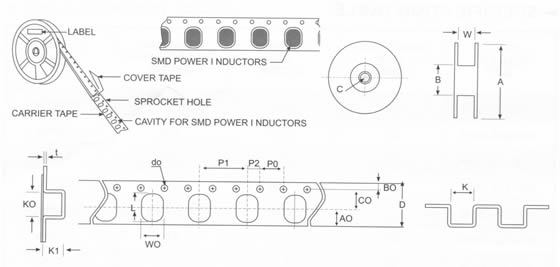

◆ REEL DIMENSIONS＆PACKING UNIT(卷軸尺寸及包裝數量) UNIT:mm

PART NUMBER 品名	DIMENSlONS OF REEL 卷軸尺寸				PACKAGING UNIT 包裝敷
PART NUMBER 品名	A	B	C	W	PACKAGING UNIT 包裝敷
CDB74	330	75.0±2.00	1 3.50±0.50	16.0±0.50	1 000pcs/r
CDB105	330	75.0±2.00	13 50±0.50	24.0±0.50	500pcs/r
CDB125	330	75.0±2.00	1 3.50±0.50	24.0±0.50	500pcs/r

◆ CARRIER TAPE DIMENSl0NS(載帶尺寸) UNIT:mm

SYM	CDB74	CDB105	CDB125
A0	6.75±0.10	10.75士0.10	10.75±0.10
B0	1.75±0.10	1.75±0.10	1.75±0.10
C0	7.50±0.10	11.50±0.10	11.50±0.10
D	16.00±0 30	24.00±0.30	24.00±0.30
K	8.00±0.20	9.65±0.20	9.65±0.20
K0	8 50±0.20	1 0.90±0.20	10.90±0.20
K1	5.60±0.10	6.0±0.10	6.40±0.10
L	8.90±0.20	11.30±0.20	11.30±0.20
W0	8.40±0.20	10.05±0.20	10.05±0.20
P0	4 00±0.10	4.00±0.10	4.00±0.10
P1	12.00±0.10	12.00±0.10	16.00±0.10
P2	2 00±0.05	2.00±0.05	2.00±0.05
d0	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±0.05	0.40±0.05	0 40±0.05
