詳細說明

〓 BF TYPE查看包裝說明

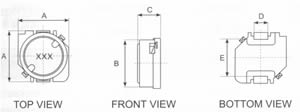

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

BF7630F貼片電感系列

PARTNO.	A(max)	中B(max)	C(max)	D	E(Ref)
BF7635F	7.6	6.8	3.5	2.0±0.2	5.4

BF7635F TYPE
●SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (μH) 電感值	DCR(max) (Ω) 直流電阻	I DC(A)(max) △L/L=-10%;At=40℃ 定格電流	TEST FREQ. 測試頻率
BF7635F-1ROM	1.0	0.018	3.00	100KHz
BF7635F-1R5M	1.5	0.023	2.62	100KHZ
BF7635F-2R2M	2.2	0.029	2.27	100KHz
BF7635F-3R3M	3.3	0.039	1.98	100KHZ
BF7635F-4R7M	4.7	0.050	1.75	100KHZ
BF7635F-6R8M	6.8	0.065	1.47	100KHZ
BF7635F-100M	10.0	0.086	1.28	100KHZ
BF7635F-120M	12.0	0.111	1.09	100KHZ
BF7635F-150M	15.0	0.143	0.98	100KHz
BF7635F-180M	18.0	0.169	0.87	100KHZ
BF7635F-220M	22.0	0.202	0.80	100KHz
BF7635F-270M	27.0	0.260	0.70	100KHZ
BF7635F-330M	33.0	0.312	0.63	100KHZ
BF7635F-390M	39.0	0.364	0.58	100KHZ
BF7635F-470M	47.0	0.442	0.53	100KHZ
BF7635F-560M	56.0	0.520	0.48	100KHz
BF7635F-680M	68.0	0.650	0.42	100KHz
BF7635F-820M	82.0	0.780	0.37	100KHZ
BF7635F-101M	100.0	1.027	0.33	100KHz

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES(特性)
Various high power inductors are superior to be high saturaton for surface mounting
具有高功率、高飽和電流、低阻值、小型化之特點。
● APPLICATl0NS(用途)
Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
錄影機，OA儀器，數碼相機，液晶電視，筆記型電腦，小型通信儀器，DC/DC變壓器之電源供應器等。

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)

包裝說明:

BF TYPE

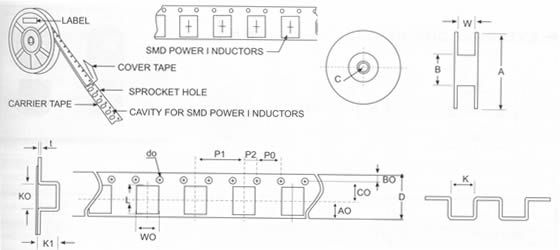

● REEL DIMENSIONS＆PACKING UNIT(卷軸尺寸及包裝數量) NUIT(mm)

PART NUMBER 品名	DIMENSIONS OF REEL 卷軸尺寸				PACKAGINGUNIT 包裝數
PART NUMBER 品名	A	B	C	W	PACKAGINGUNIT 包裝數
BF7630F/7630C	330	75.0±2.00	13.50±0.50	16.0±0.50	1000pcs/r
BF7635F/7635C	330	75.0±2.00	13.50±050	16.0±0.50	1000pcs/r
BF7651F/7651C	330	75.0±2.00	13.50±0.50	16.0±O.50	1000pcs/r
BF7681C	330	75.0±2.00	13.50±0.50	240±050	500pcs/r

● CARRIER TAPE DIMENSIONS(載帶尺寸) NUIT(mm)

SYM	BF7630F/7630C	BF7635F/7635C	BF7651F/7651C	BF7681C
A0	6.75±0.10	6.75±0.10	6.75±0.10	10.75±0.10
BO	1.75±0.10	1.75±0.10	1.75±0.10	1.75±0.10
C0	7.50±0.10	7.50±0.10	7.50±0.10	11.50±0.10
D	16.00±0.30	1600±0.30	16.00±0.30	24.00±0.30
K	7.80±0.20	7.80±0.20	7.80±0.20	7.80±0.20
KO	7.80±0.20	7.80±0.20	7.80±0.20	780±0.20
K1	3.30±0.10	3.80±O.10	5.40±0.10	8.40±0.10
L	8.20±0.20	8.20±0.20	8.20±O.20	8.20±0.20
W0	8.20±O.20	8.20±0.20	8.20±0.20	8.20±0.20
P0	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10
P1	12.00±0.10	12.00±0.10	12.00±0.10	16.00±0.10
P2	2.00±0.05	2.00±0.05	2.00±0.05	2.00±0.05
dO	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±005	0.40±0.05	0.40±005	0.40±0.05
