〓 CDH TYPE查看包裝說明

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CDH63貼片電感系列

PARTNO.	A(max)	B(max)	C(max)	D	E	F	G	H	I
CDH103	10.3	10.4	3.0	7.7	3.0	1.2	3.6	1.7	7.3

CDH103 TYPE
●SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (μH) 電感值	DCR(max) (Ω) 直流電阻	IDC(A)(max) △L/L=-25%;△t=40℃ 定格電流	TEST FREQ. 測試頻率
CDH103-100N	10	0.058	2.70	100KHz
CDH103-120N	12	0.072	2.25	100KHZ
CDH103-150N	15	0.086	2.22	100KHZ
CDH103-180N	18	0.116	1.90	100KHZ
CDH103-220N	22	0.145	1.78	100KHz
CDH103-270N	27	0.175	0.63	100KHZ
CDH103-330N	33	0.213	1.16	100KHz
CDH103-390N	39	0.269	1.32	100KHZ
CDH103-470N	47	0.299	1.18	100KHz
CDH103-560N	56	0.336	1.10	100KHz
CDH103-680N	68	0.451	1.04	100KHz
CDH103-820N	82	0.534	0.94	100KHZ
CDH103-101N	100	0.700	0.84	100KHz
CDH103-121N	120	0.765	0.76	100KHZ
CDH103-151N	150	0.876	0.70	100KHZ

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES(特性)
Various high power inductors are superior to be high satu ration for surface mounting.
具有高功率、高飽和電流、低阻抗、小型化之特點。
● APPLICATl0NS(用途)
Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable communication equipments，DC／DC converters，eT-2.
錄影機、OA儀器，數碼相機，液晶電視，筆記本電腦，小型通信機器，DC/DC變壓器之電源供應器等。

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)

包裝說明:

CDH TYPE

● REEL DIMENSIONS＆PACKING UNIT(卷軸尺寸及包裝數量) NUIT(mm)

PART NUMBER	DIMENSIONSOFREEL 卷軸尺寸				PACKAGINGUNlT 包裝數
品名	A	B	C	W
CDH63	330	75.0±2.00	13.50±0.50	12.0±0.50	2000pcslr
CDH103	330	75.0±2.00	13.50±0.50	24.0±050	1000pcs／r
CDH104	330	75.0±2.00	13.50±0.50	24.0±0.50	750pcs／r
CDH105	330	75.0±2.00	13.50±0.50	24.0±0.50	750pcs／r

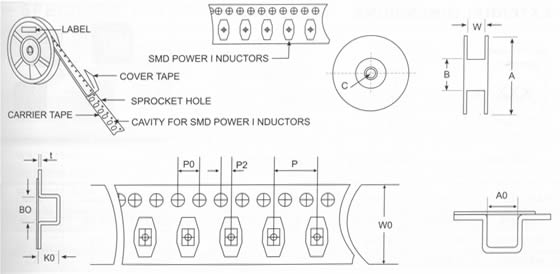

● CARRIER TAPE DIMENSIONS(載帶尺寸) NUIT(mm)

SYM	CDH63	CDH103	CDH104	CDH105
AO	6.75士0.10	10.75±0.10	10.75±0.10	10.75±0.10
B0	1.75±0.10	1.75±0.10	1.75±0.10	1.75±0.10
CO	7.50±0.10	11.50±0.10	11.50±0.10	11.50±0.10
D	16.00±0.30	24.00±0.30	24.00±0.30	24.00±0.30
K	6.40±0.20	10.50±0.20	10.50±0.20	10.50±0.20
K0	6.50±0.20	1060±0.20	10.60±0.20	10.60±0.20
K1	3.20±0.10	3.20±0.10	4.20±0.10	5.20±0.10
L	6.90±020	11.00±0.20	11.00±0.20	11.00±0.20
W0	6.80±0.20	10.90±0.20	10.90±0.20	10.90±0.20
PO	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10
P1	12.00±0.10	16.00±0.10	16.00±0.10	16.00±0.10
P2	200±0.05	2.00±0.05	2.00±0.05	2.00±0.05
d0	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±0.05	0.40±0.05	0.40±0.05	0.40±0.05
